스마트싱스를 활용한 안쪽 스위치 세탁실 자동화로 센서등 만들기

│

＊

스마트싱스를 활용 한 안쪽 스위치 세탁실 자동화로 센서등 만들기



아직은 세탁기를 구매하지 않아 세탁기가 없는 세탁실 이지만, 분리수거나 세탁물을 별도로 두는 세탁실에

스위치가 입구에 있는게 아니라 안쪽에 있어 매번 어두운 공간을 들어갈 때 헤메는 경우가 있었습니다.



그래서 이걸 매번 켜고 끄고 하는 것 보다 내가 필요로 할 때 자동으로 켜지고 꺼지는 자동화를 만들어

특정 시간대에 작동하는 센서등을 만들어 보고자 구상을 했습니다.



마침 집에 있는 동작감지 센서와 세탁실 조명이 e26의 전구를 지원하는 제품이기 때문에 해당 센서 두개를 활용해

스마트싱스에서 루틴을 만들어 사용해보고자 구축해봤습니다~

---

제품 구축 전 준비물

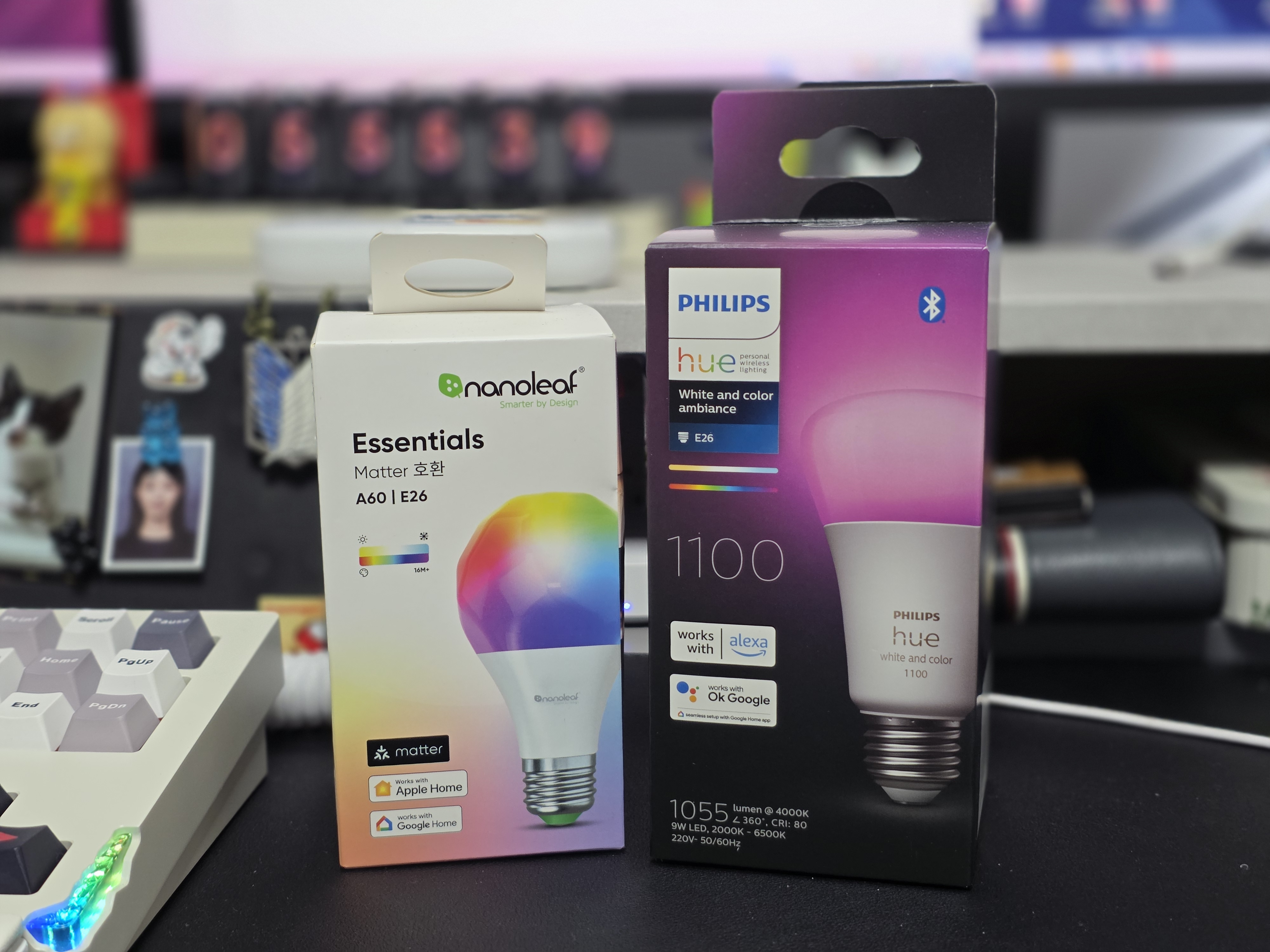

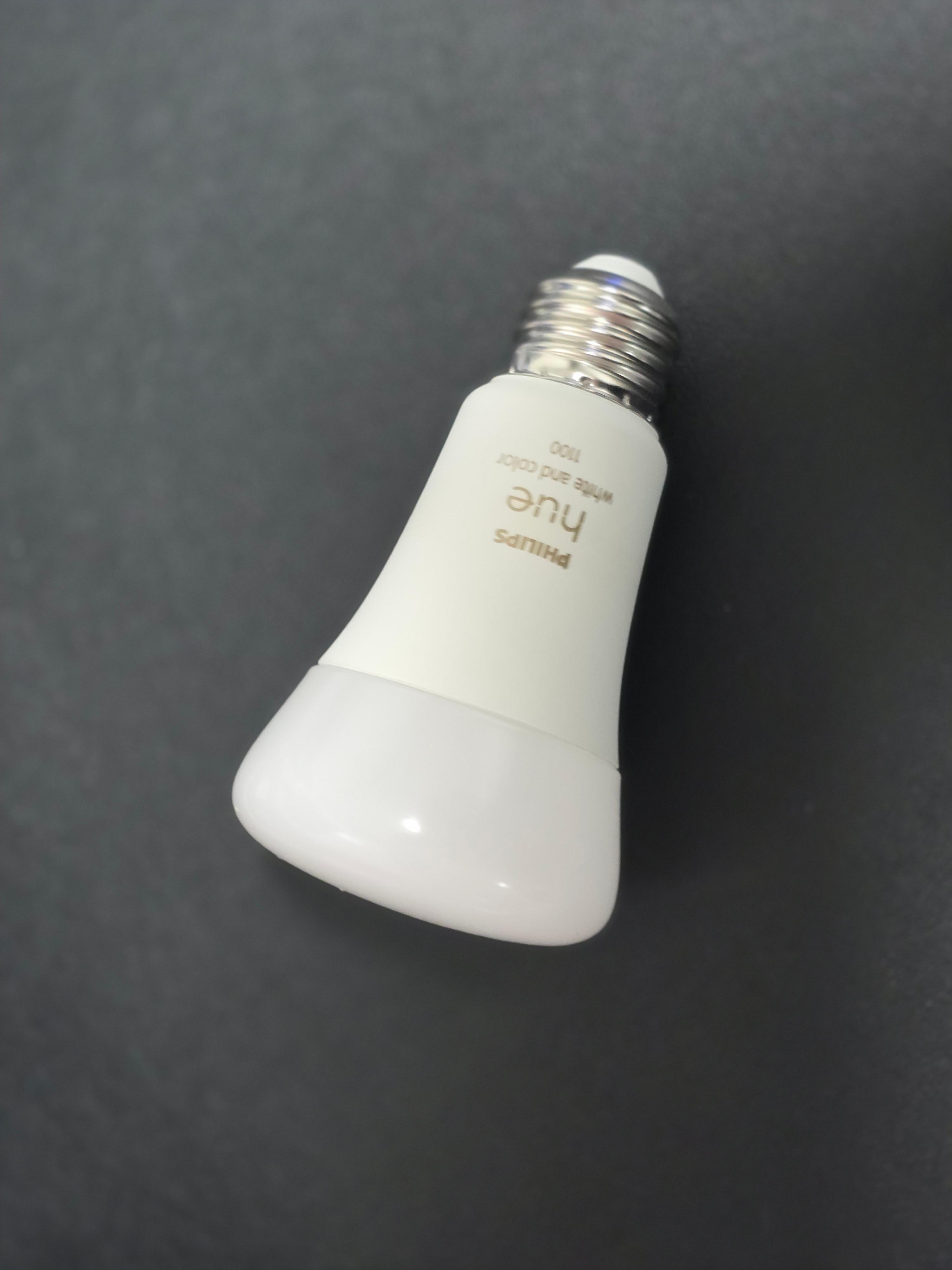

집에 미사용으로 보관중이던 나노리프 전구와 필립스 휴 전구를 우선 준비했습니다.

둘다 e26 호환 전구이며, 9W의 전구입니다.



다양한 색상을 표현할 수 있는 두 가지 제품 중 현재 계속 사용하던 필립스를 선택했습니다.



그리고 이사 전 사용했지만 최근에는 조금 더 미니멀한 센서로 바꾸면서 사용하지않고 방치하던

동작감지 센서를 다시 꺼냈습니다, 동작감지 센서를 깨끗하게 닦아주고 이제 구축 전 준비는 끝났습니다.

---

동작감지 센서 건전지 교체

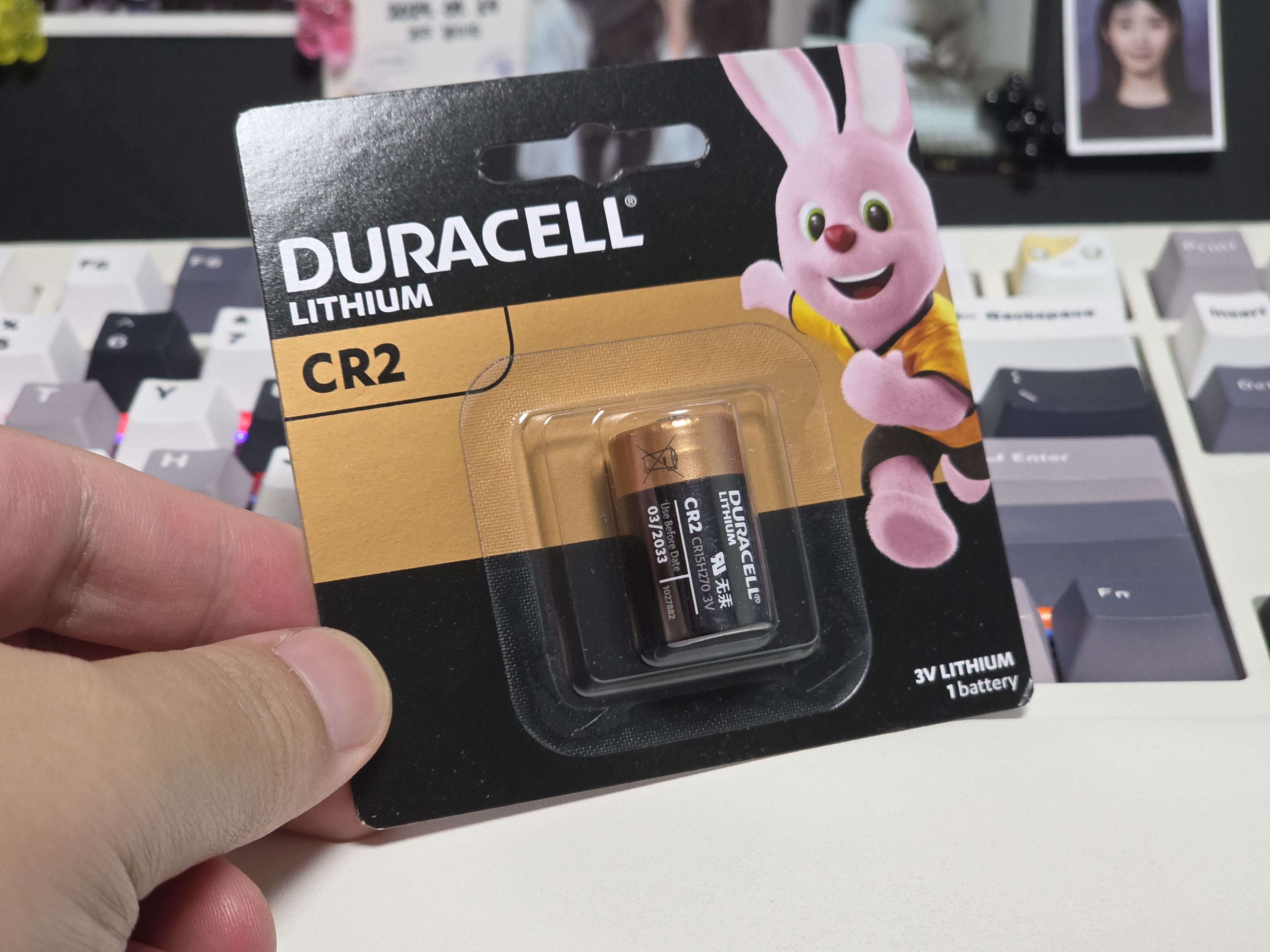

동작감지 센서를 사용하려고 보니 센서의 배터리가 부족해 CR2 건전지를 구매했습니다.

CR2 건전지는 가격이 쫌 있어서 듀라셀 제품으로 구매를 해서 교체해주었습니다!





건전지 교체는 후면의 커버를 열어서 건전지를 새것으로 교체해주면 쉽게 교체가 가능합니다.

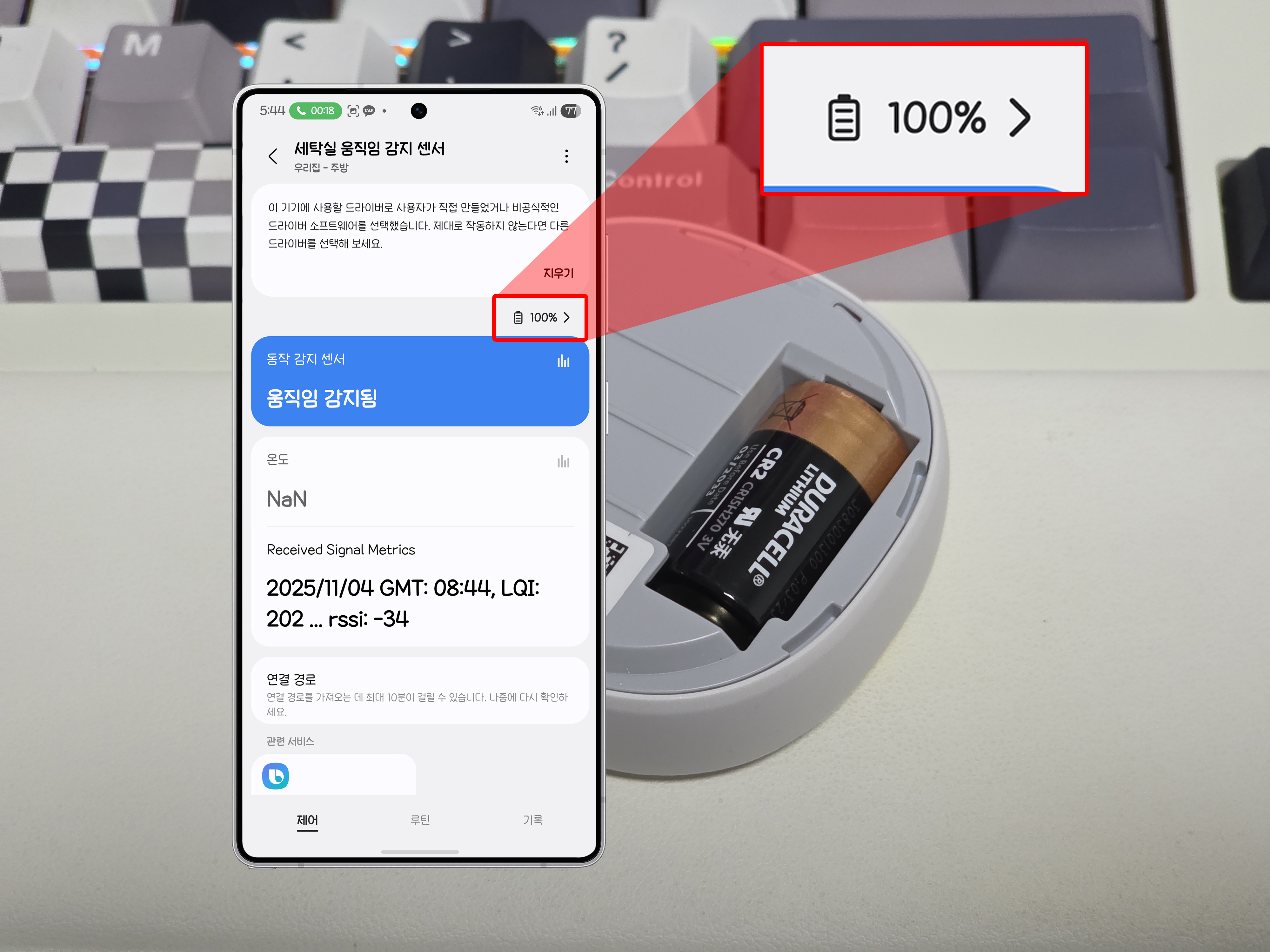

건전지 교체 후 스마트싱스를 확인하면 해당 센서의 배터리 잔량이 100%로 변경된 것을 볼 수 있습니다.

---

설치 후 작동 구상

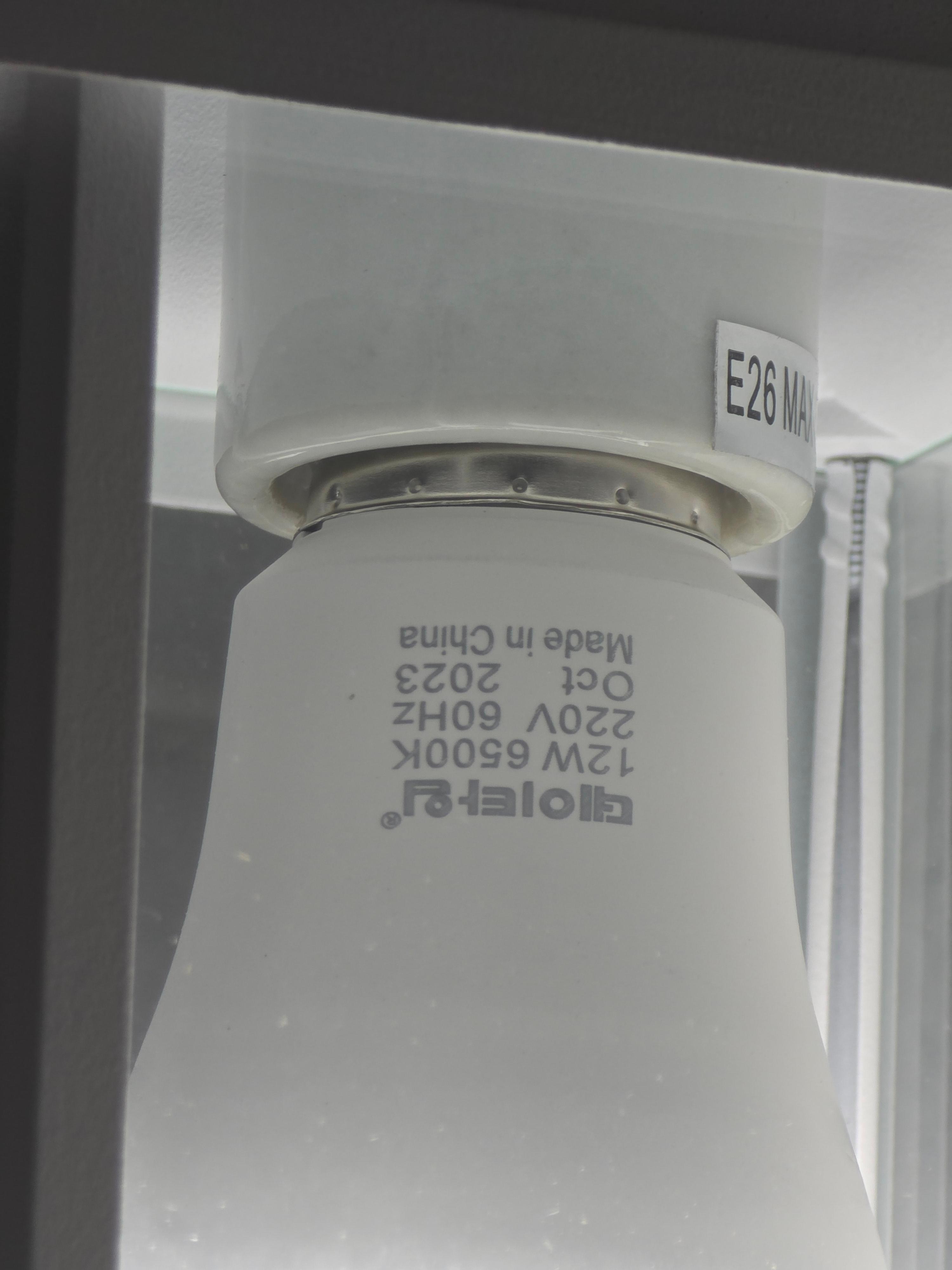

우선 현재 사용하고 있는 세탁실의 전구가 12W로 밝은 전구를 사용하고 있었습니다, 교체하려는 필립스의 전구는

9W로 다소 어두울까 내심 걱정을 했지만 우선 교체하고 보니 큰차이는 없었고 오히려 12W로 엄청 밝아서 눈부심이 있던 부분을

9W 필립스로 교체하면서 눈부심이 덜하면서 은은하게 작동하는 무드등 같아서 좋았습니다.

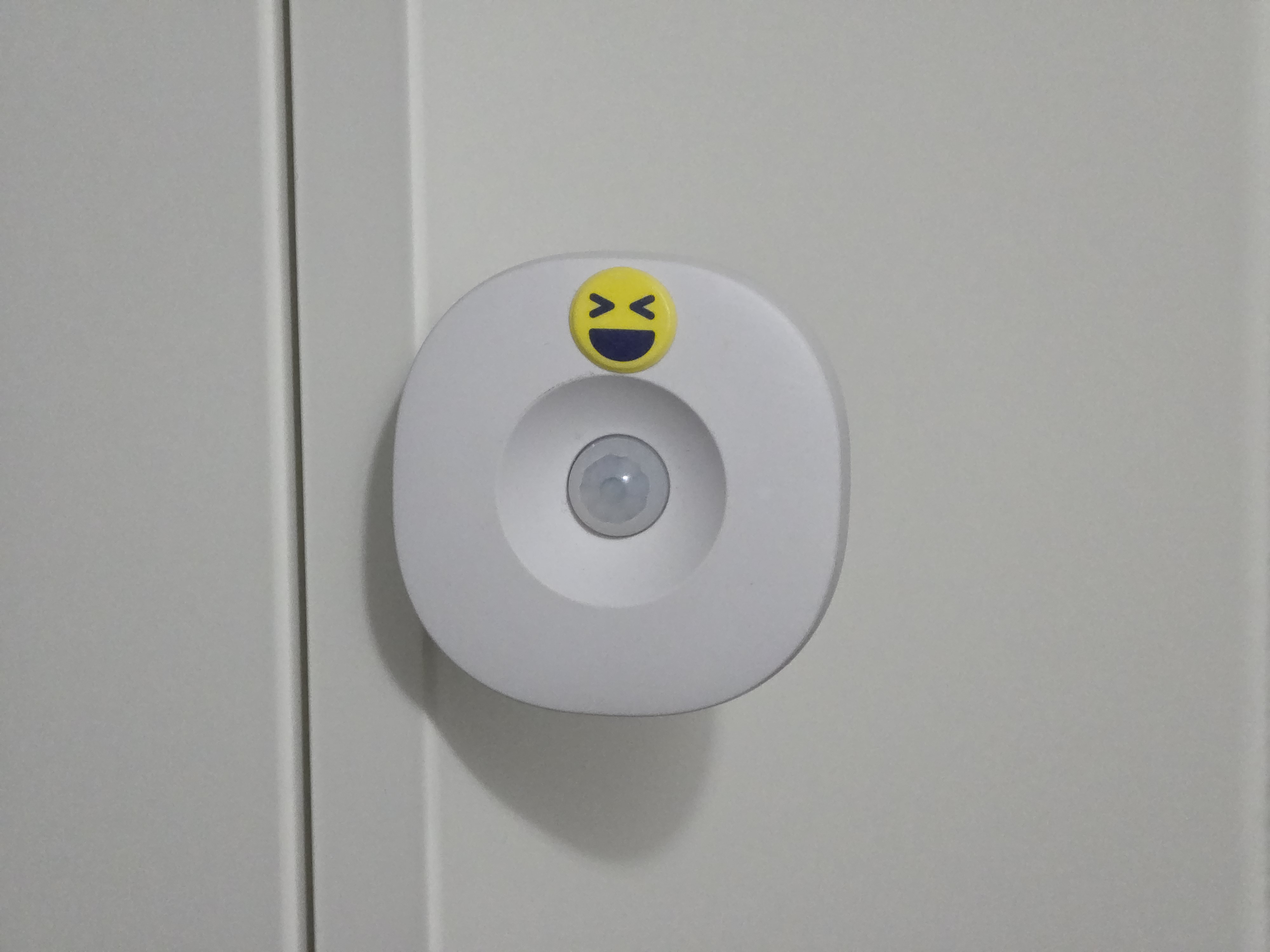

그리고 건전지를 교체해준 제품을 센서가 동작할 위치 부분의 각도로 맞춰 위치를 배치해줍니다.

저는 문쪽을 비춰야하기 때문에 각도가 틀어지는 자석형 제품의 센서를 선택을 잘한거 같았습니다.

센서 범위는 앱 설정에서 센서가 작동할 범위 조절을 할 수 있기 때문에 이용자의 니즈에 맞춰 조절할 수 있어요

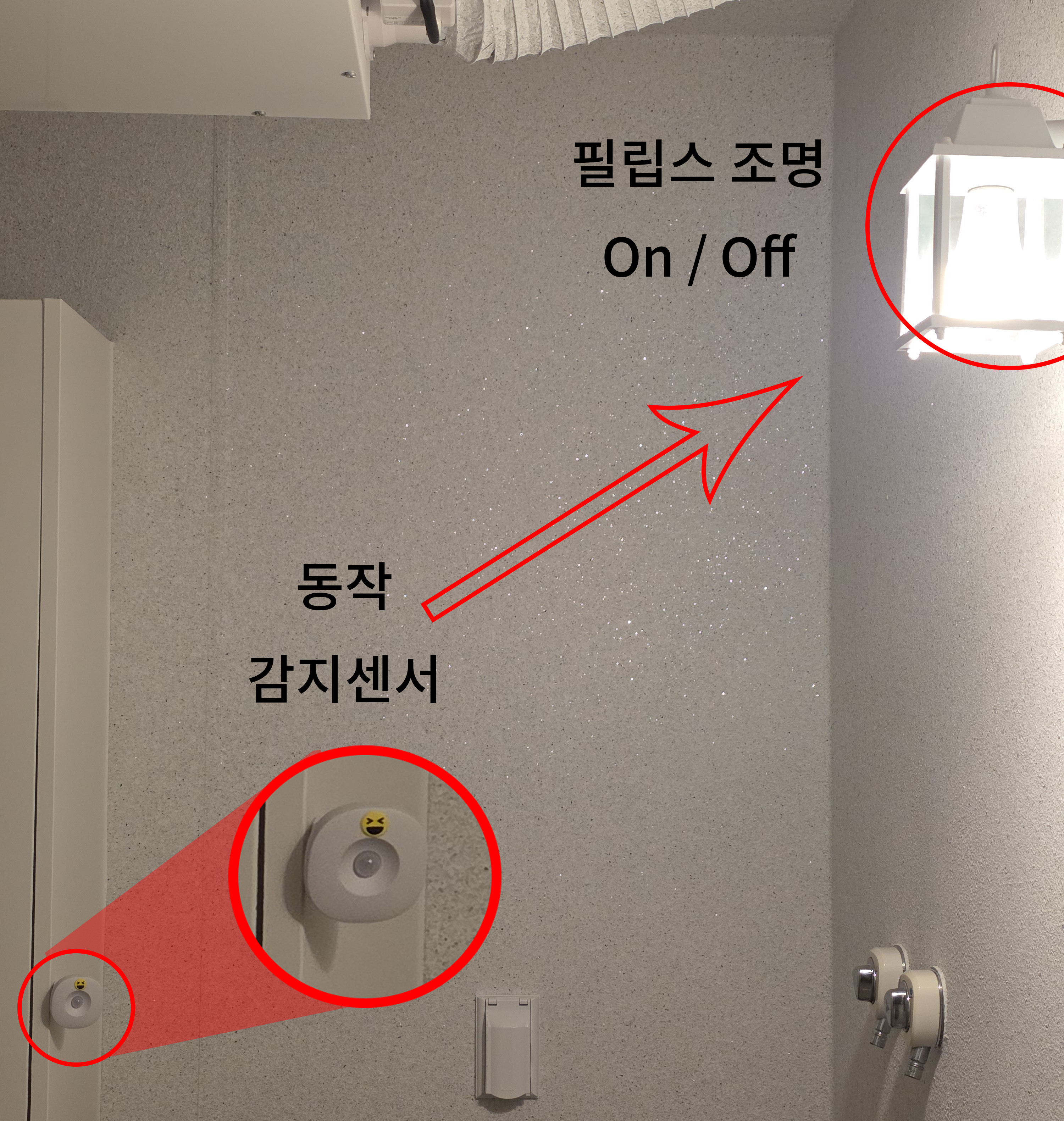

제가 구상한 작동 원리 입니다, 현재 촬영하고 있는 정면 맞은편에 스위치가 있기 때문에 매번 들어가서 스위치를 켜야 밝아지는 세탁실을 사용할 수 있었습니다.



하지만 이런 식의 구상으로 구축을 하면 설치한 동작 감지 센서가 사람을 감지하면 -> 필립스 조명이 켜지고

이후 사람이 사라지고 10초가 지나면 자동으로 필립스 조명이 꺼지는 구상을 진행했습니다.

---

필립스 휴 기기 등록 및 연동





필립스 휴 제품의 경우 Hue 라는 앱을 통해 기기를 등록하면

스마트싱스에 연동하는 방식을 현재 지원하고 있습니다.

반응형

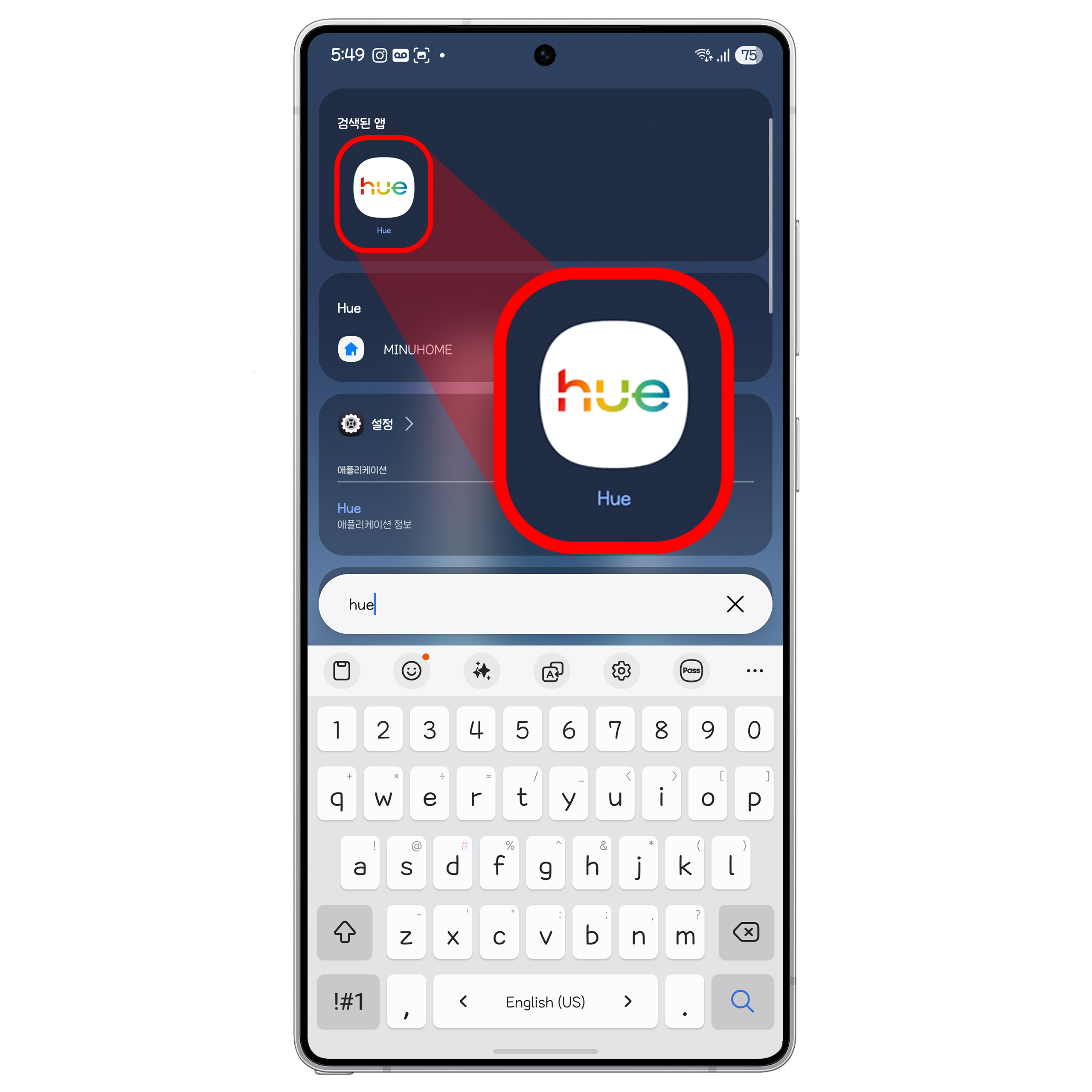

이를 통해 필립스에서 제공하는 Hue 앱을 먼저 설치한 후 앱을 통해 기기를 등록해주세요.

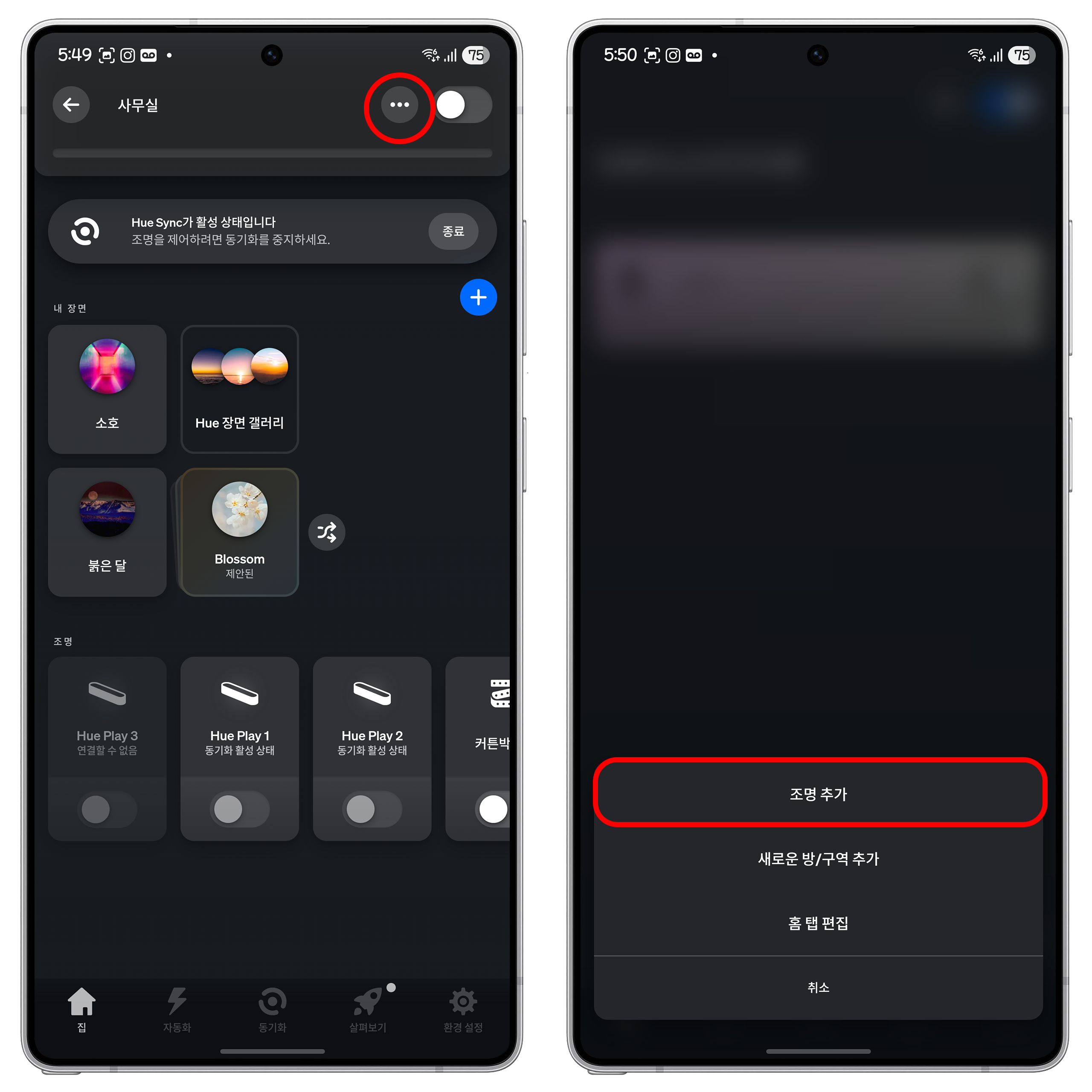

저는 기존에 필립스 휴 제품을 사용하고 있기 때문에 휴 앱을 실행한 후 내가 만들어 둔 공간에서

우측 상단에 있는 메뉴를 통해 새로운 조명을 추가해보겠습니다. "조명 추가"를 선택한 후 새로운 조명을 추가해주세요.

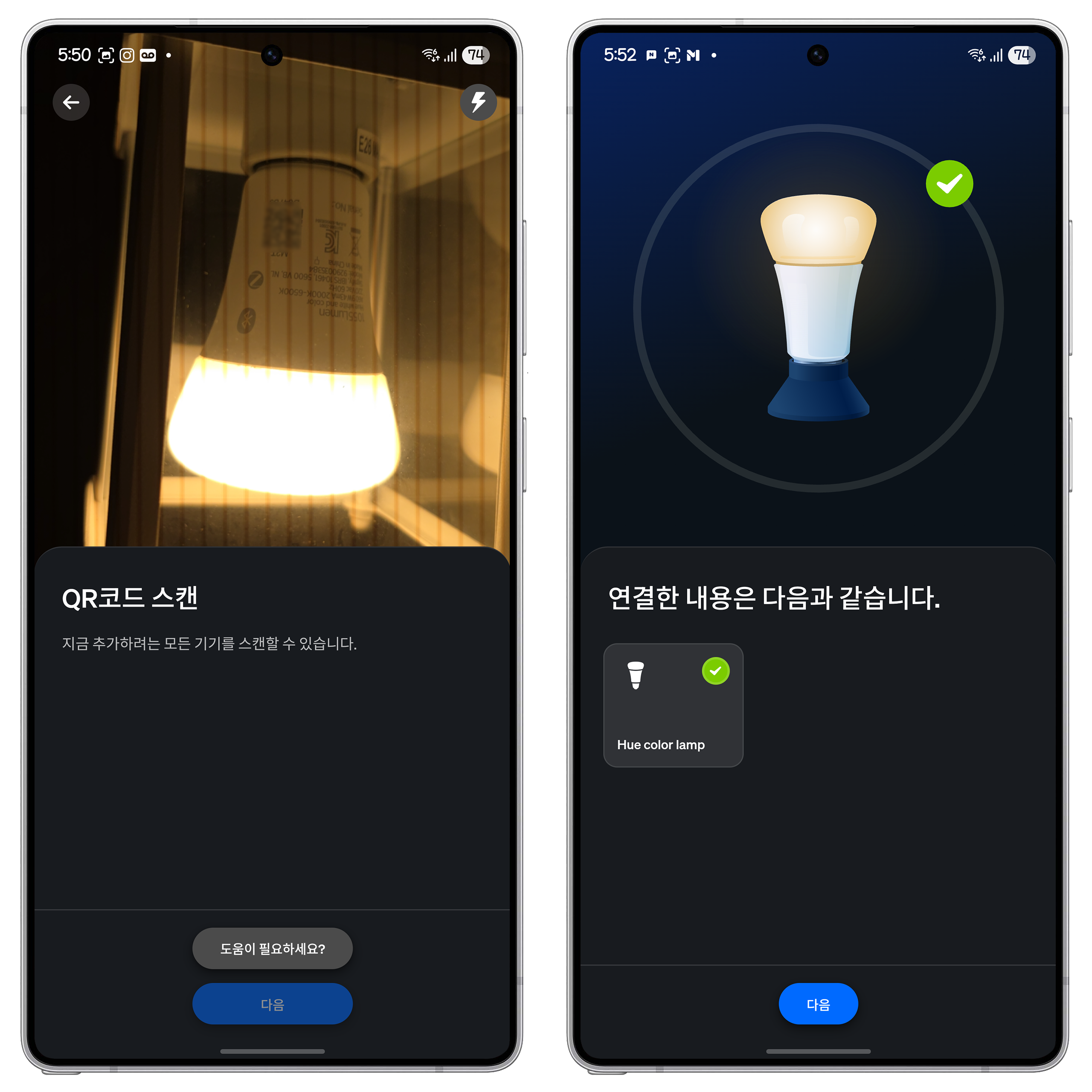

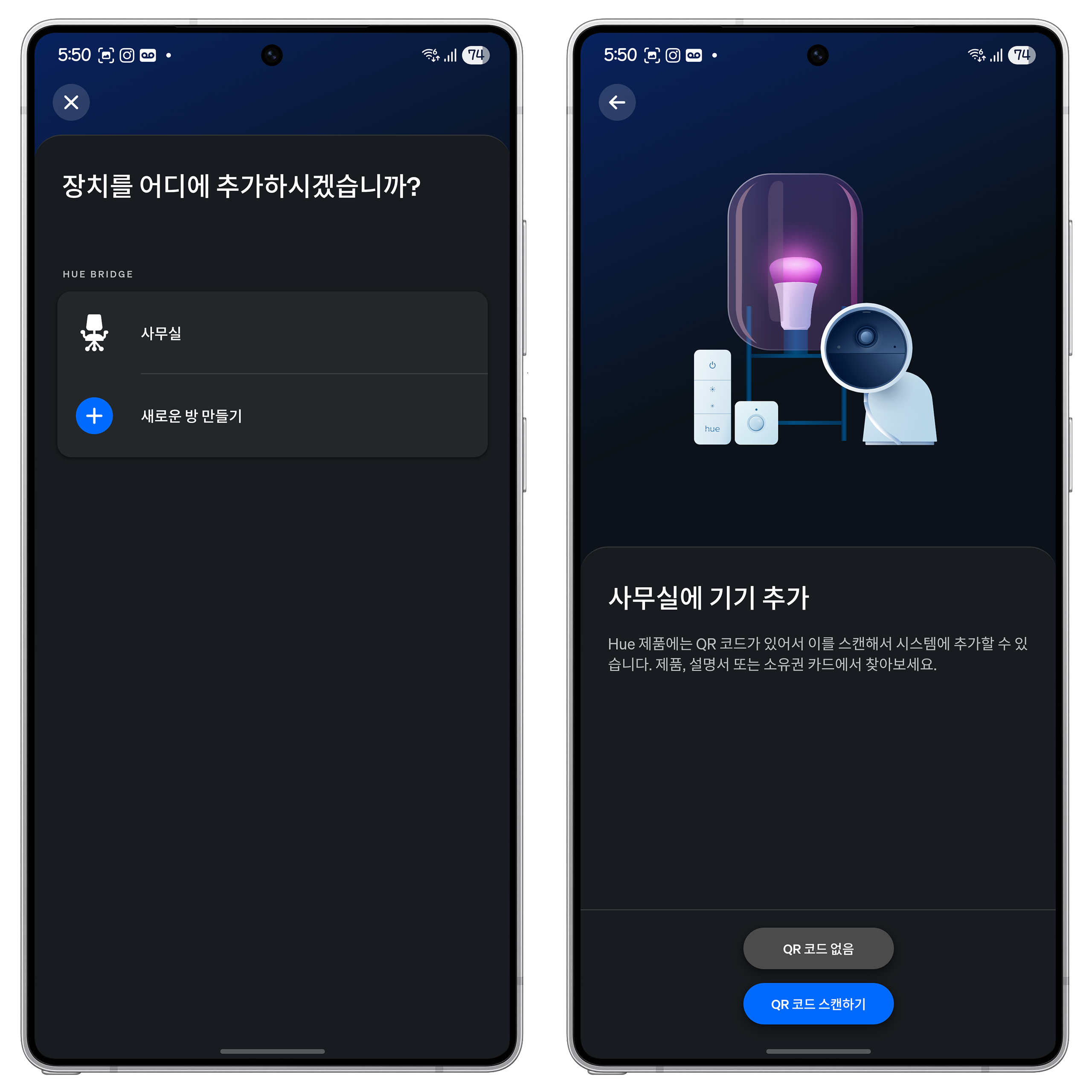

장치를 설치 할 장소를 선택한 후 QR코드 스캔 혹은 QR코드가 없는 경우 주변 허브를 통해 기기를 찾을 수 있습니다.

이후 전구의 경우 전구 소켓에 QR코드가 있기 때문에 QR코드를 스캔해주면 자동으로 전구 연결이 이루어집니다.

전구가 연결되는 과정은 다소 시간이 걸릴 수 있으니 기다리면서 연결을 과정을 지켜봐주세요~

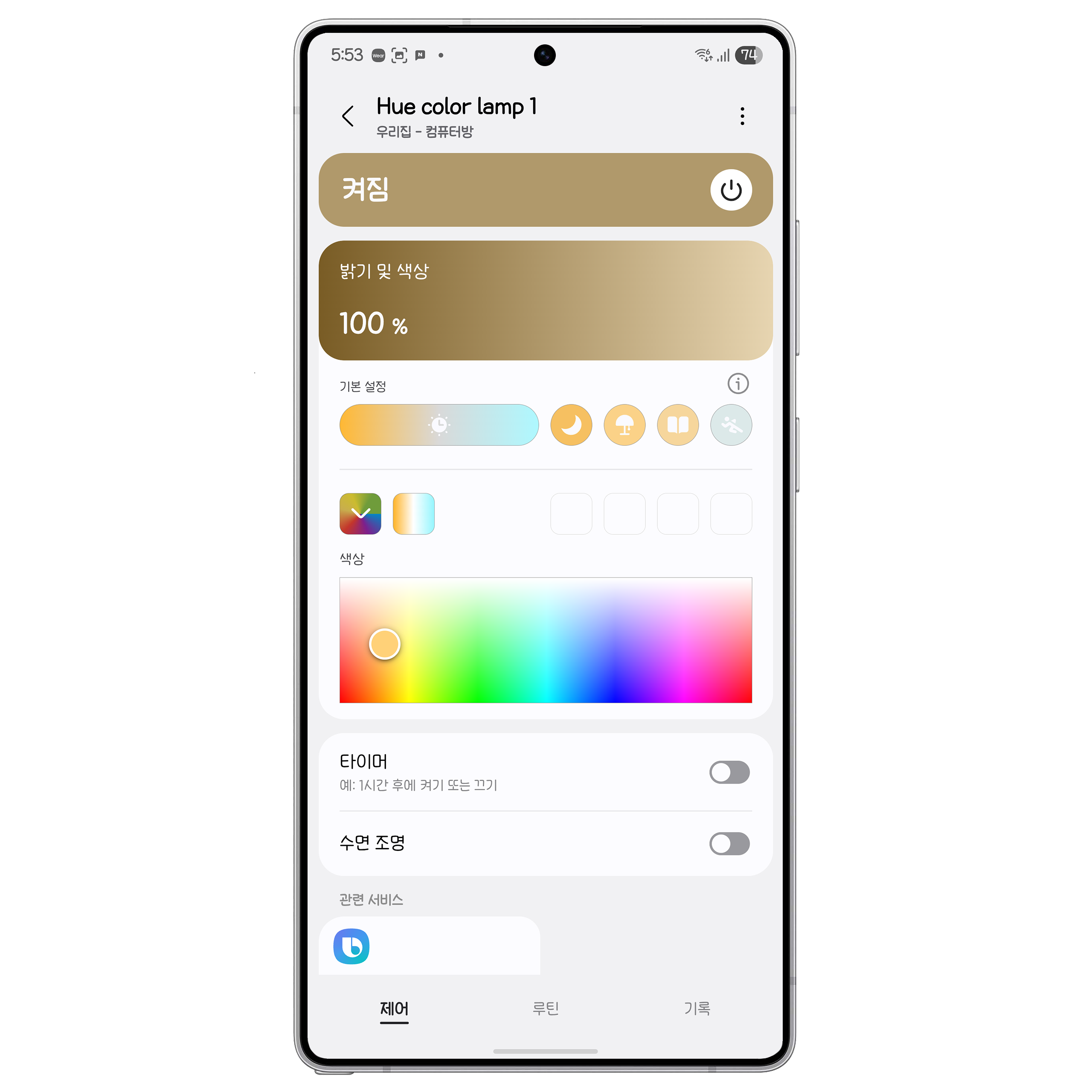

저는 이미 필립스 휴 제품을 불러와서 사용하고 있기 때문에 스싱이랑 자동 연계로

별도의 작업 없이 스마트싱스를 접속하면 Hue 조명이 새롭게 하나 추가 된 것을 볼 수 있습니다.

728x90

만약 최초 연결의 경우 기기추가 메뉴에서 제휴사 기기에서 Hue 를

선택 한 후 로그인을 진행하면 Hue에 등록된 기기를 불러올 수 있습니다.

---

루틴 설정하기





기기등록이 모두 끝났다면 이제 기기를 통한 루틴을 만들어보겠습니다.

루틴 만들기는 스마트싱스 앱 실행 후 하단에 있는 자동화 메뉴에서 루틴을 생성할 수 있습니다.



자동화 메뉴로 이동한 후 우측 상단에 + 를 선택하신 후 루틴을 새로 만들어주세요.

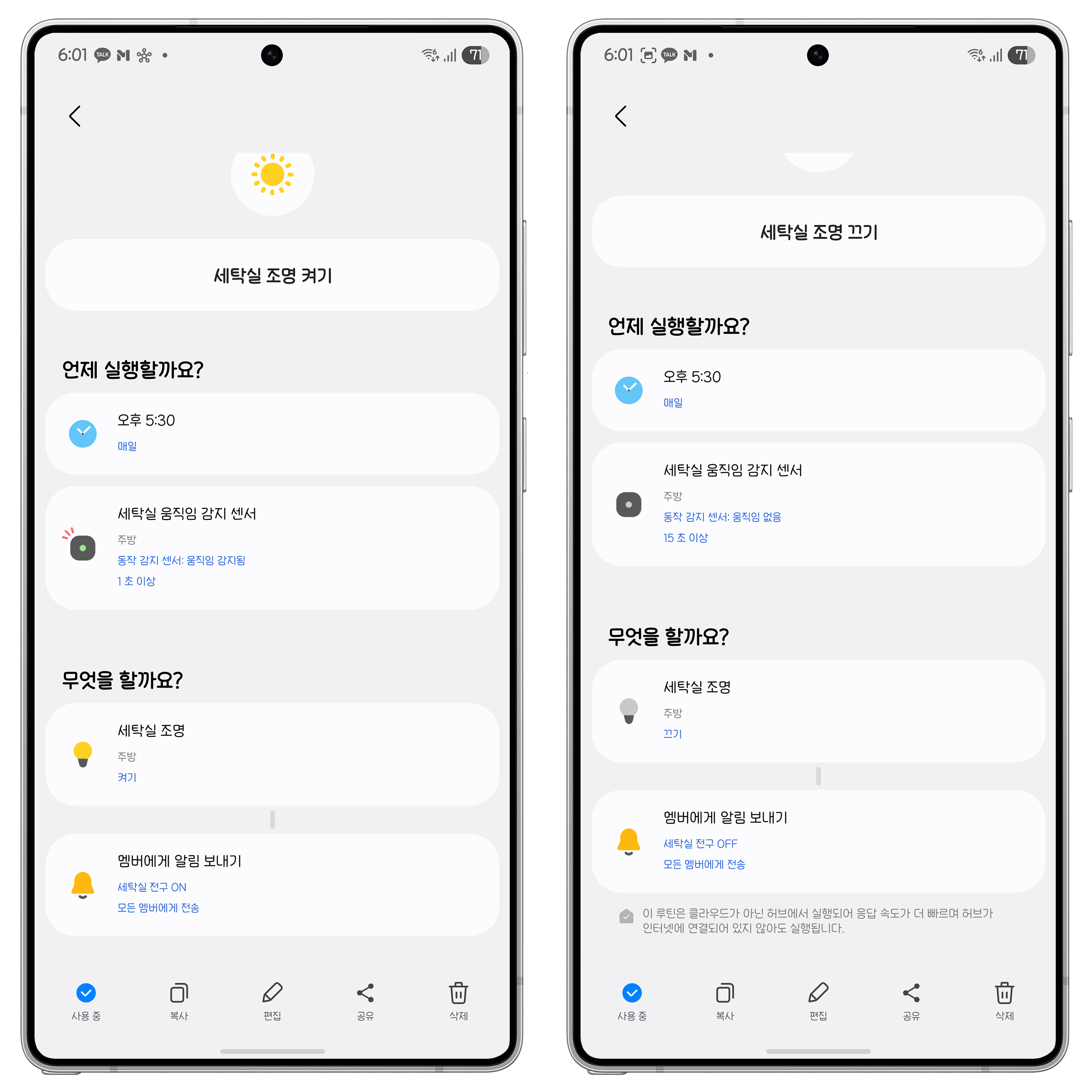

저는 조명이 켜지는 루틴과 꺼지는 루틴을 만들었습니다.

켜지는 루틴의 경우 매일 오후 5:30 분 이후 세탁실의 움직임이 감지될 경우 세탁실 조명이 켜지고

이 켜짐 상태를 나에게 알림이 가도록 설정했습니다.



반대로 세탁실 조명이 꺼지는 루틴은

동일하게 움직임이 15초간 없을 때 자동으로 조명이 꺼지고

꺼진 조명상태를 나에게 알림이 가도록 설정했습니다.



이 루틴을 지정하고 이제 테스트를 해보겠습니다.

---

자동화 루틴 결과물

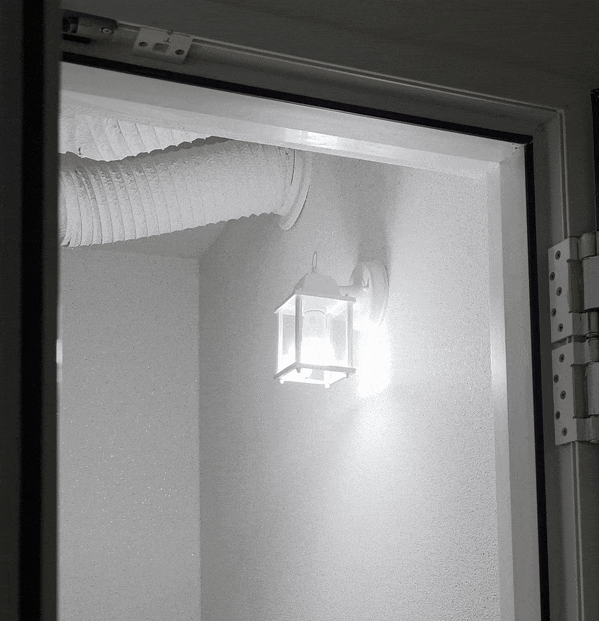

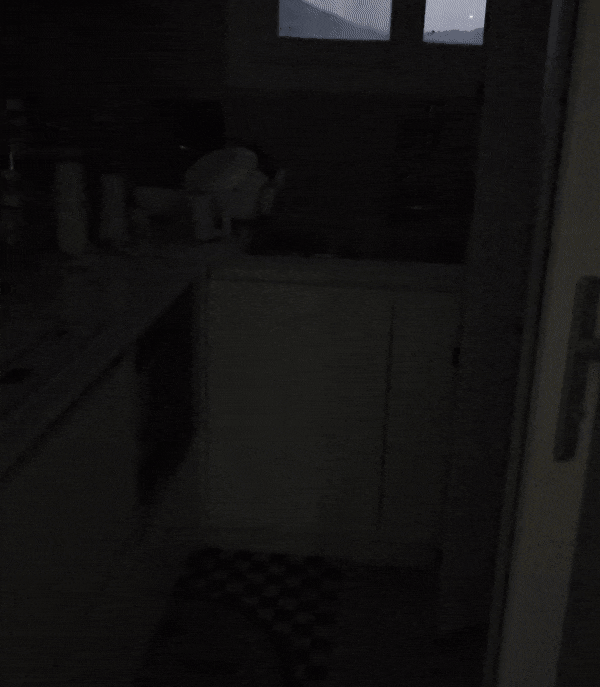

약간 밝을 때 촬영했지만 실제로 어두운 경우 거의 안보일 정도로 어두운데,

이렇게 이동하면서 안쪽으로 들어가다보면 정리해둔 분리수거함이나 바닥을 잘못 밟는 경우가 많았는데,



이제 자동화 센서를 통해 동작감지센서가 나를 감지한 후 바로 작동하면서 조명이 켜지는 것을 볼 수 있습니다.





그와 반대로 내가 나오고 15초가 지난 시점에서 자동으로 조명이 꺼지도록 설정했더니

이렇게 자동으로 시간이 지나면 꺼지는 것을 볼 수 있습니다.

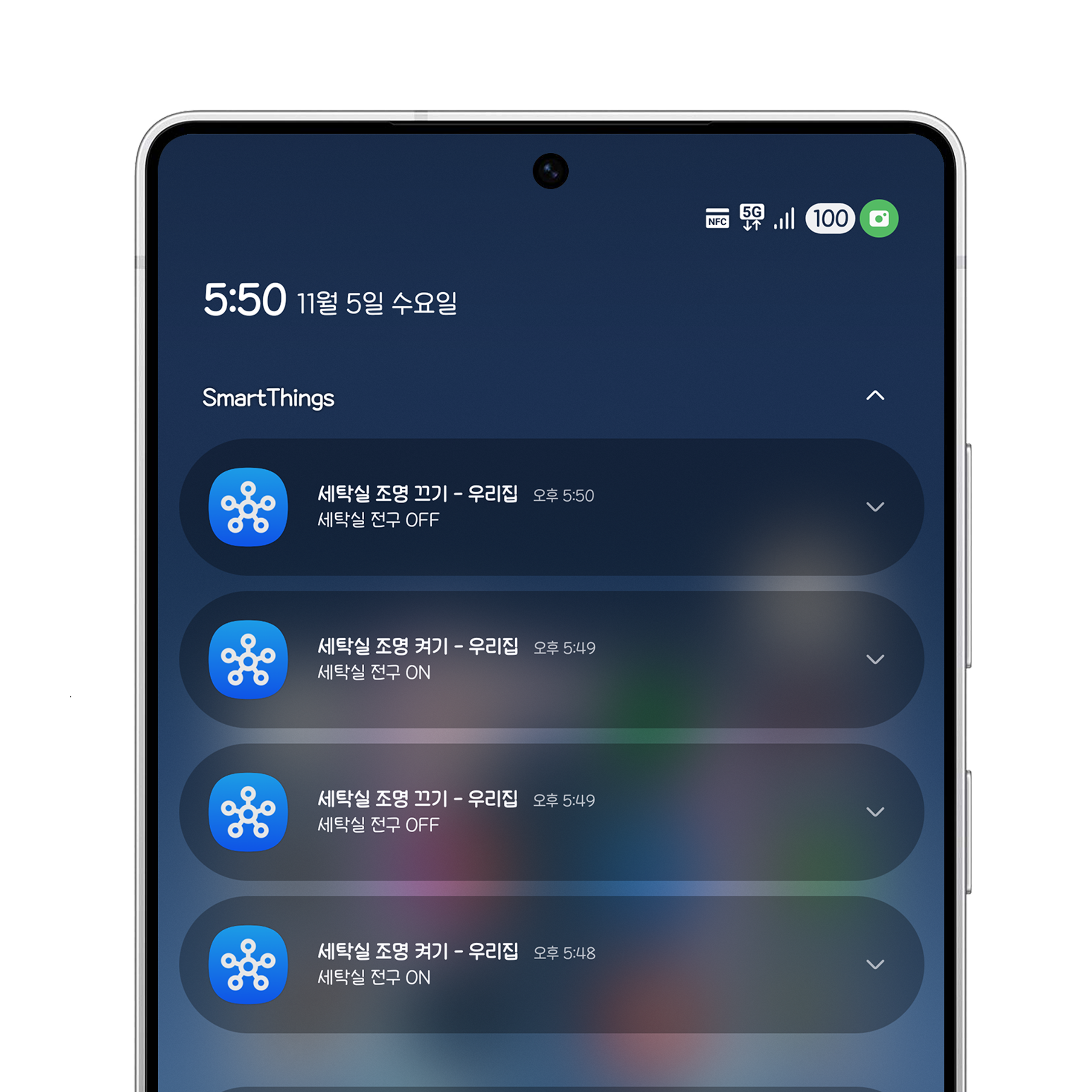

그리고 각각 루틴에 맞게 알림이 도착하며 내가 지정한 작동이 잘 작동하는지 확인도 할 수 있습니다.

매번 전원을 켜고 끄고 귀찮았기도 했고 위험하기도했기 때문에 구축을 고려만 했다가

이번기회에 구축을 했습니다, 구축을 통해 더욱 더 안전하고 편리한 자동화로 센서등을 만들 수 있었습니다.



스마트싱스의 제품을 활용해서 다양한 제품을 스마트하게 활용해보세요 :)

---
